진단 개요

VLF tanδ 진단법은 0.1[Hz]의 극저주파 교류 전원을 케이블에 인가하여
전압과 전류의 위상차를 측정하여 절연체의 열화 정도를 진단하는 비파괴 진단기술.

진단 효과

· 케이블 열화상태 판정 및 케이블 또는 직선,종단 접속재 부분방전 검측
· 최종 진단 년 기준 5~10년 이내 2차진단으로 케이블 관리

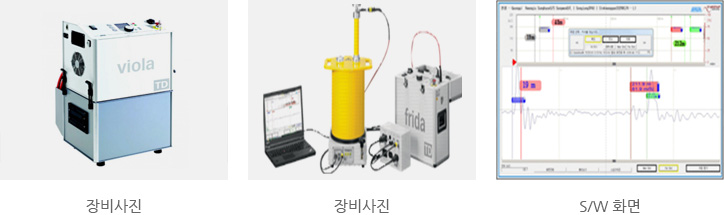

진단 장비1

진단 장비2

장비 특성

· 장 비 명 : VIOLA TR / PD Portable
· 제 작 사 : BAUR社 (Austria)
· 출력전압 : VLF-truesinusⓇ 전압 (최대 42.5kVRMS) / VLF 방형파 전압 (최대 60kV eff)
· 출력주파수 : 0.01 ~ 1 [HZ]

진단 개요

휴전 상태에서 케이블의 직류 누설 전류 / 절연저항을 측정하여
케이블의 절연 상태를 파악하여 절연 파괴에 의한 사고를 사전에 방지하고자 함.

진단 효과

· 절연에 대한 절연 열화 정도 정밀 분석
· 케이블 교체 시기 결정

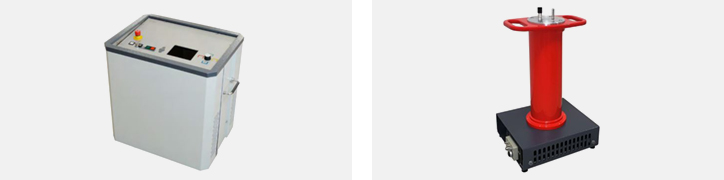

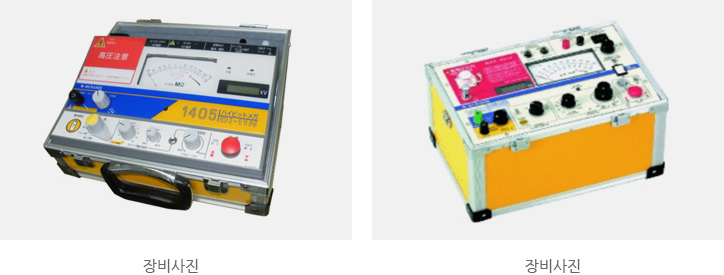

진단 장비

장비 특성

· 장비명 : DC 내압/절연저항 시험기
· 규　격 : DI – 11N (DC 0 ~ 10kV), (0 ~ 100,000㏁)
· 용　도 : 케이블 절연저항 측정, 절연체 내전압 측정

· 장비명 : DC 내압/누설전류 시험기
· 규　격 : IP-701G (DC 0.5kV ~ 37kV)
· 용　도 : 절연체 내전압, 누설전류 측정
